露點儀
希爾思CS DS330露點儀顯示器
產品類別： > 環境檢測 > 露點儀
更新時間：2019-05-27
瀏覽次數：611 次

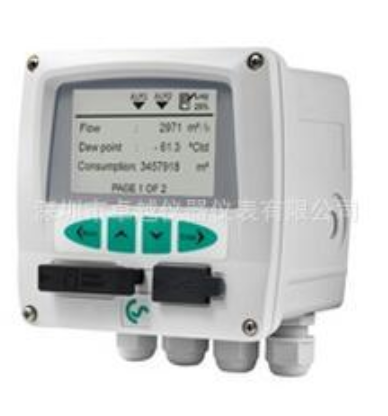

希爾思CS DS330顯示器DS330顯示器是一款通用型顯示和數據記錄器，DS330![]()

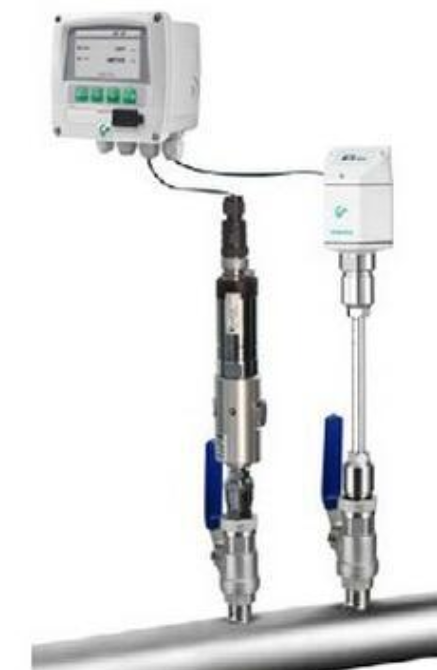

顯示器用于測量、顯示和記錄壓縮空氣系統中所有相關參數（流量、消耗量、露點、壓力、溫度、功率、壓縮機狀態等）。
希爾思CSDS330顯示器產品特點:
傳感器輸入- 2個CS流量/露點傳感器輸入- 2個模擬傳感器輸入(0...20 mA, 0...10 V, Pt100, 脈沖)- Modbus傳感器輸入(DS 350作為Modbus主機)通訊接口- USB接口- 以太網(Modbus/TCP, CSBus, 其他現場總線可訂制)- RS-485(Modbus/RTU, CSBus，其他現場總線可訂制)
其他信號及特征- 2個報警輸出- 采用SD卡進行數據記錄希爾思CS DS330顯示器技術參數
DS 350技術參數
|
外殼 |
尺寸: 118x115x98 mm 面板尺寸: 92x92 保護等級: IP65 |
| 電源 | 100...240 VAC, 50-60 Hz, 10 VA |
| 接口選項 |
USB RS-485 (Modbus/RTU, CSBus) 或者以太網(Modbus/TCP, CSBus) |
| 報警輸出 | 2個繼電器, 230 VAC, 3 A |
| 環境溫度 | 0 ... 50 C |
| 傳感器輸入1 | 2個CS傳感器: VA 400, VA 420, VA 450, VA 452, FA 400, FA 410, FA 415 |
| 傳感器輸入2 | 2個模擬傳感器：CS壓力傳感器，CS溫度傳感器，CS鉗形電流傳感器，0 ... 20 mA, 0 ... 10V, Pt100, Pt1000, 脈沖 |
| Modbus輸入 | 可通過Modbus/RTU接口連接16個傳感器 |
| 精度 1) |
露點: 請參考傳感器規格 流量: 請參考傳感器規格 0-20 mA: 0.01 mA 0-10 V: 0.01 V 脈沖: ±1個 Pt100: 0.2 C Pt1000: 0.2 C |
| 工作溫度 | 0 ... 50 C |
| 存儲溫度 | -20 ... 70 C |
| 數據記錄（可選） | 1億個數據(4G存儲卡) |
| 保護等級 | IP65 |
希爾思CSDS330顯示器訂貨號
訂貨號名稱| 0500 0330 | DS 330主機，面板式外殼 |
| 0500 0350 | DS 350主機，面板式外殼+數據記錄，4G數據卡，USB電纜 |
| A1630 | 2個CS流量/露點傳感器輸入 |
| A1631 | 2個CS流量/露點傳感器輸入 + RS-485 |
| A1632 | 2個CS流量/露點傳感器輸入 + 以太網 |
| A1633 | 2個模擬輸入 (0...20mA. 0...10V, Pt100, Pt1000) |
| A1634 | 2個模擬輸入0...20 mA + 2個脈沖輸入 |
| A1640 | 電源100...240 V AC, 10 VA, 2個繼電器輸出 |
| A1641 | 電源18...30 V DC, 10 VA, 2個繼電器輸出 |
| A1643 | Modbus-Master card (RS-485) |
| A1645 | 掛墻式安裝外殼，含4個接線孔 |
| A1646 | 掛墻式安裝外殼，含6個接線孔 |
| A1647 | 掛墻式安裝外殼，含3個接線孔+以太網 |
| A1648 | 掛墻式安裝外殼，含5個接線孔+以太網 |
| 電纜 | |
| 0554 0015 | 用于DS 350的USB電纜 |
| 0553 0104 | 5米傳感器電纜，含M12接頭，一端開線 |
| 0553 0105 | 10米傳感器電纜，含M12接頭，一端開線 |
| 0553 0106 | 1.8米電源線，含插頭 |
| 0553 0120 | 5米以太網線，兩端為RJ45插頭 |
| 轉換器和網關 | |
| 0554 0010 | RS-485 / 以太網網關 |
| 0554 0012 | RS-485 / Profibus 網關 |
| 0554 0013 | Modbus/RTU / Modbus/TCP 網關 |
| 0554 0011 | RS-485 中繼器 |
| 0554 0331 | RS-485 / USB 轉換器 |
| 更多轉換器和網關選項，請聯系客戶人員 | |
| 軟件 | |
| 0599 7010 | CSM-S數據分析軟件，用于DS 350。支持USB, RS-485, 以太網。同一時間可與1臺DS 350通訊 |
| 0599 2020 | CSM-M數據分析軟件，用于DS 350。支持RS-485，以太網。客戶機/服務器應用。可同時與最多5臺DS 350通訊 |
| A1101 | CSM-M可選項，消耗量報表生成器 |
| 其他 | |
| 0554 0007 | 電源，掛墻式安裝 |
| 0554 0006 | 電源，導軌式安裝 |
| 0554 0030 | 功率計，包含3個鉗形傳感器，含Modbus/RTU |
| 0554 0031 | 0-20 mA，電流計，8通道，含Modbus/RTU |
| 0554 0032 | 脈沖計，8通道，含Modbus/RTU |
