露點儀

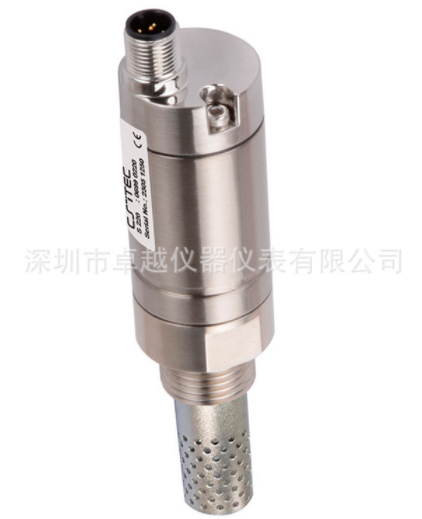

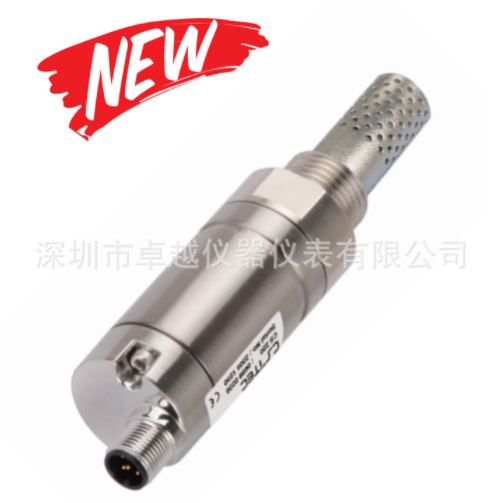

CS 220 露點傳感器 (-100 … 0 oC)
CS 220 露點傳感器標稱精度的測試條件:
• 環境溫度 23±3°C
• 工作溫度 23±3°C
• 環境濕度 <95%, 無結露
• 氣體流量 > 2 l/min 流過傳感器感濕元件
CS 220 露點傳感器特點：
• 露點測量低至 –100 oC
• 革新的 CS-iTEC 傳感器技術
• 提供壓力測量一體化的版本
• 多種不同輸出方式可選: 1 x 4…20 mA, 2 x 4…20 mA, RS-485 (Modbus), 4…20 mA 兩線制
• 快速的響應速度保證露點超出范圍時安全可靠的提供指示
• IP65 外殼即使在惡劣工業環境中也能提供可靠的保護
• 通過 G 1/2” 螺紋, 能直接安裝在干燥機里
• 精度可達 2 oC
• M12 接頭
• 體積小, 非常便于安裝在干燥機里
CS 220 露點傳感器技術參數：
| 測量范圍 |
露點: -100 … 0 oC 溫度: -30 … + 70 oC 壓力: -0.1 … 1.6 MPa |
| 測量精度 |
露點: 2 oC (-20 … -100 oC ) 溫度: 0.3 oC 壓力: 0.05 bar |
| 壓力范圍 |
-0.1 … 1.6 MPa (型號0699 0223 和 0699 0224) -0.1 … 5.0 MPa (所有其他型號) -0.1 … 35 MPa (可選) |
| 電源 | 12 … 30 VDC / 30 mA |
| 測量氣體 | 非腐蝕性氣體 |
| 工作溫度 | 0 … 50 oC |
| 運輸溫度 | -30 … +70 °C |
|
響應速度 (90%) (流量4 l/min, 帶孔保護帽) |
-80 … +20 °C: 20 秒 -20 … +80 °C: 3 分 |
| 輸出信號 |
4…20 mA, 3線制或2線制 量程范圍: 4 mA –> -100 oC, 20 mA –> +20 oC |
| 連接器 | M12, 5 芯 |
| 線規格 | 連接器支持線徑0.14 … 0.75 mm2 |
| 外殼 |
接頭部分: 不銹鋼 殼體: 鋅合金 |
| 認證 | IP65 |
| 連接 | G 1/2” 螺紋 (ISO 228/1) |
| 傳感器保護 |
A: 不銹鋼過濾帽, 孔徑大小< 30 um B: 帶孔的傳感器保護帽(標準, 需要前置0.1um過濾器) |
| EMC | 根據IEC 61326-1 |
訂貨號名稱
| 0699 0220-x | S 220, 露點傳感器, -100 … 0 oC, G 1/2” 螺紋, 50 bar, 1 x 4…20 mA |
| 0699 0221-x | S 220, 露點傳感器, -100 … 0 oC, G 1/2” 螺紋, 50 bar, 2 x 4…20 mA (露點和溫度) |
| 0699 0222-x | S 220, 露點傳感器, -100 … 0 oC, G 1/2” 螺紋, 50 bar, RS-485 (Modbus) |
| 0699 0223-x | S 220, 露點傳感器, -100 … 0 oC, G 1/2” 螺紋, 16 bar, 帶壓力測量, 2 x 4..20 mA (露點和壓力) |
| 0699 0224-x | S 220, 露點傳感器, -100 … 0 oC, G 1/2” 螺紋, 16 bar, 帶壓力測量, RS-485 (Modbus) |
| 0699 0225-x | S 220, 露點傳感器, -100 … 0 oC, G 1/2” 螺紋, 50 bar, 2線制 4…20 mA |
| 0699 4003 | 高壓應用選項 35 MPa (350 bar) |
| 0554 2005 | 用于配置傳感器的服務套件（含軟件） |
| 0699 3491 | 測量室, 快速接頭, 最大壓力為15 bar |
| 0699 3493 | 測量室, 旁路式, (輸入及輸出為 6 mm 軟管連接) |
| 0699 3696 | 傳感器校正 |
| 0190 0193 | 鋁合金傳感器保護帽(標準, 需要前置0.1um過濾器) |
| 0198 0008 | 不銹鋼燒結帽, 孔徑大小< 30 um |
注意: 需要在訂單號后添加A或B來選擇合適的傳感器保護帽
A: 不銹鋼過濾帽, 孔徑大小< 30 um
B: 帶孔的傳感器保護帽(標準, 需要前置0.1um過濾器)
舉例: 0699 0220-B
CS 220 露點傳感器儀器尺寸：
