DS400壓縮空氣系統露點測量儀DS 400-Set for dew point measurement in compressed air systems
冷凝式和吸附式干燥機的固定式露點監測. 觸摸屏幕圖形顯示支持直觀的操作和顯示測量值的進度 . 2個報警繼電器是用于監測閾值,也可以通過一個典型的模擬輸出4…20 mA或可選的數字接口以太網和RS 485(Modbus協議)。作為一個獨立的解決方案測量數據存儲在可選的數據記錄器,可以通過USB讀出, 或者通過CS軟件評估.
DS400壓縮空氣系統露點測量儀套裝 DS400壓縮空氣系統露點測量儀露點測量的特點
3.5" 圖形顯示 –通過觸摸屏容易操作
系統準備插件:一切完全連接
2 個報警連接頭 (230 VAC, 3 A) 每個主要通過報警自由調節.
每個報警繼電器可設置警報延遲
4...20 mA 模擬輸出
可選:以太網和 RS 485街頭 (Modbus 協議)
可選: 服務
可選:綜合數據記錄器
可以累計儲存多達10億以上的測量值
CS 基礎軟件可以用圖形或者表格形式評估 , 通過USB或者以太網讀出數據
DS 400-Set for dew point measurement in compressed air systems
For stationary dew point monitoring of refrigeration or adsorption dryers. The touch screen graphic display enables an intuitive operation and shows the progress of the measured values. 2 alarm relays are available for monitoring of threshold values. Available either with a classic analogue output 4...20 mA or optionally with digital interfaces like Ethernet and RS 485 (Modbus protocol). As a stand-alone solution the measured data stored in the optional data logger can be read-out via USB stick and evaluated by means of the software CS Soft Basic.
Special Features of dew point measurement DS 400-Set
3.5" graphic display - easy operation with touch screen
System ready for plug-in: Everything compley wired
2 alarm contacts (230 VAC, 3 A) pre- and main alarm freely adjustable
An alarm delay can be set for each alarm relay
4...20 mA analogue output
Option: Ethernet and RS 485 interface (Modbus protocol)
Option: Webserver
Option: Integrated data logger
Recording of the dew point progression of up to 100 million measuring values
CS Soft Basic for evaluation in graphic and table form. Read-out of the data either via USB stick or via Ethernet
CS DS400 壓縮空氣和氣體的流量計
每個工廠都需要壓縮空氣, 然而. 經常不會被認為壓縮空氣是能源的zui貴成本. 因此, DS400 智能使用流量測量, 為節約能量掌具有龐大的潛力. 在大多數情況下,用戶主要集中在生產上使用, , 即壓縮機上, 為了節約能源,經常換新的壓縮機, 安裝控制系統, 或者余熱回收裝置

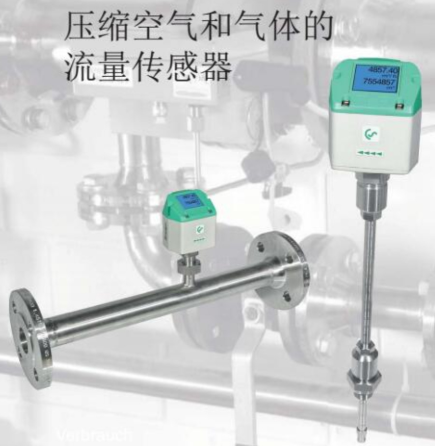

流量測量DS 400 包含以下VA500流量傳感器
通過1/2"球閥在壓力下可容易安裝和拆卸
幾種氣體類型-自由調節 DS 400
可用從1/2"到 12" DN 300
直徑可自由調節DS 400
輸出4...20 mA for m3/h
脈沖輸出m3 (總流量)
DS 400 圖形記錄器
3.5" 圖形顯示帶觸摸屏- 在圖表里顯示連續測量值
流量傳感器/露點傳感器用2個傳感器輸入口
USB 接口讀出數據
壓力傳感器,電流計等 2個額外的傳感器輸入
可選: 數據記錄器 1億測量值(2 GB SD卡)
可選: 以太網和 RS 485 接口 (Modbus 協議)
可選: 服務器
可選: CS 基礎軟件 - 對測量數據的評估
DS 400 – 圖形記錄器
壓縮空氣的所有相關參數
DS 400 標準設備
USB 接口
3.5" 帶觸摸屏圖形顯示
集成電源供應單元的傳感器
4...20 mA 輸出 ,連接所有傳感器
脈沖輸出(總消耗) 的流量傳感器
2個警報繼電器 (pot.-free switch-over contacts, max. 230 V, 3 A)
軟件選擇
綜合服務器
數學計算功能
累加器功能
硬件選擇
綜合數據記錄器
以太網RS 485接口
附加傳感器輸入(數字或模擬)選擇
經濟型, 便攜圖形記錄器- DS 400便攜式
帶綜合圖形記錄器, 可跟4個傳感器連接, 包含所有傳感器電源線
DS 400 便攜式優勢一覽表:
簡單和清晰的設計: 通過3.5" 彩色觸摸屏可容易操作
通用型: 可達4個傳感器/儀表連接, 也可以連接第三方傳感器/儀表包含電源
可靠的: 記憶卡存儲所有測量值,通過u盤可能容易閱讀
智能能耗分析: 每日/每周/每月內部核算評估數字功能例如: 典型的壓縮空氣裝置的關鍵數據
軟件選擇
綜合服務器
數學計算功能
累加器功能
硬件選擇
以太網RS 485接口
以太網RS 485接口
