● 雙陶瓷納米薄膜技術電容法
● -110℃～+20℃td 露點
● 0.01~23000ppm（可按要求定制）
● 完全互換，無需設置或現場校準
● 4~20 mA，兩線制。非標量程可按要求定制

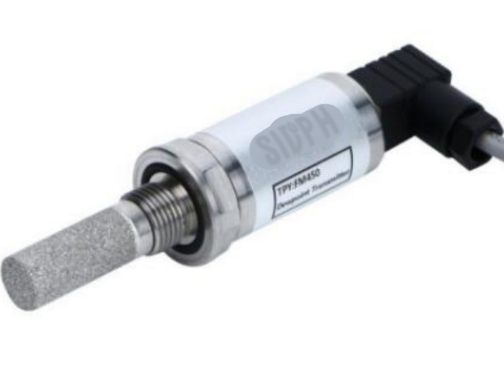

露點變送器FM450
露點變送器FM450 使得露點測量與溫度、壓力測量一樣簡單，能與氣體測量及控制系統一起集成。思帕奇的高度自動化制造、標定及測試過程使FM450 不僅可靠耐用而且性價比優越。我們專注于更苛刻的精密和高水平濕度測量領域。FM450 是一款用于空氣及其他非腐蝕性氣體露點在線連續測量的4~20mA 兩線制低濕露點變送器。露點變送器FM450 安裝維護極其簡單。
特點
● 性價比高
● 雙陶瓷納米薄膜技術電容法
● -110℃～+20℃td 露點
● 0.01~23000ppm（可按要求定制）
● 完全互換，無需設置或現場校準
● 4~20 mA，兩線制。非標量程可按要求定制
● 可追溯8 點標定證書
● 精度±2℃td 露點
露點變送器FM450
產品概述
數據表
FM450 露點變送器
特點
● 性價比高
● 雙陶瓷納米薄膜技術電容法
● -110℃～+20℃td 露點
● 0.01~23000ppm（可按要求定制）
● 完全互換，無需設置或現場校準
● 4~20 mA，兩線制。非標量程可按要求定制
● 可追溯8 點標定證書
● 精度±2℃td 露點
FM450 采用的是雙陶瓷納米薄膜技術電容法技術。FM450 傳感器與測量制造的探頭具備快速響應和卓越的穩定性。特別適合運用在電力行業、空氣凈化及潔凈室、壓縮空氣干燥、藥品加工、鋰電池生產、塑料基片干燥、需要極干燥的環境等環境的運用。
探頭性能
露點變送器FM450 使得露點測量與溫度、壓力測量一樣簡單，能與氣體測量及控制系統一起集成。思帕奇的高度自動化制造、標定及測試過程使FM450 不僅可靠耐用而且性價比優越。我們專注于更苛刻的精密和高水平濕度測量領域。FM450 是一款用于空氣及其他非腐蝕性氣體露點在線連續測量的4~20mA 兩線制低濕露點變送器。露點變送器FM450 安裝維護極其簡單。
壓縮空氣應用中露點儀表
在鋰電池的制造過程中，對干燥空氣的處理極為重要，主要有以下三個原因：首先，防止可能引起火災和爆炸等不必要的化學反應；第二，防止出現產品質量問題；第三，掌握并控制與干燥大量空氣相關的成本。鋰電池的制造過程是在干燥的房間或手套箱中進行的，必須對其局部小環境進行控制以保持最佳的生產工況。工藝過程環境的典型露點溫度范圍為-50℃到-40℃之間。露點來表示這個級別的水蒸氣濃度，因為相應的相對濕度值小于1%，大部分用來測量相對濕度的儀表，即使它們將顯示值和輸出值轉換成露點溫度,依然缺乏在這個級別有意義的測量所必須的分辨率和精度。例如，當露點溫度為-50℃時，5℃變成-45℃表示對應的相濕度變化僅僅為0.1% ,這個數值都很難與噪音區別開來。
露點測量的典型應用
思帕奇露點儀被應用在常規氣體濕度極低的工業露點測量領域。露點通常是關鍵性參數，控制不到位會引發生產停機、損壞工藝設備，導致產品質量下降。在各種干燥和熱處理工藝中均需測量露點數據。在壓縮空氣中也要控制露點參數，濕度過大將會導致終端產品質量低劣、結冰和設備腐蝕問題。其他常見應用還包括醫用氣體、鋰電池生產的干燥環境以及電力行業使用的高電壓氣體絕緣設備。
校準周期
我們推薦每一年校準一次，如果需要進行校準調試，可送至思帕奇上海技術服務中心。思帕奇上海具備露點儀校準標定企業。
創新設計
FM450 是一款特別為OEM 應用中狹小的空間而設計小型變送器，可直接安裝在檢測點上，或者根據需要安裝在采樣系統中。FM450 兩線制回路供電，4 到20 mA 輸出測量范圍涵蓋了露點從-110~ 20℃td 的所有溫度范圍。也可以輸出PPMv 值， 范圍從0.01~23000ppm(v) 。當需要輸出是ppm(v) 值時，訂貨時須向廠家提供參數。
傳感元件： 雙陶瓷納米薄膜技術電容法
電源： 額定24VDC（8~36V DC）
電流回路： 4---20MA 二線制
測量范圍： -110℃---+20℃td
精度： ±2℃td 露點
重復性: ±0.5℃td 露點
分辨率: 0.1℃露點
響應時間： T95 約1 分鐘（從干到濕）
工作壓力： 40MPa
額定操作溫度: -40℃~+60℃
工作濕度 0~100% RH
額定保護: IP65
流量范圍： 0.2~5 升/分
0~10 米/秒
過濾器： 20μ不銹鋼燒結
重量: 170g
故障條件
故障：23mA（或3.5mA，可設置）
露點量程最低點以下：4mA
露點量程最高度以上：20mA
易于使用
露變送器FM450 的安裝和運作是如此的簡便。電源為12 V~28V 的直接電源。輸出為為線性的4~20mA 信號，校驗在-110~+20°C 露點。所以一旦輸入輸出被連接好，變送器只需要空氣或過程氣體的采樣，即可履行測量。露變送器FM450 測量采樣氣體的水蒸氣壓力，它能在壓力至40MPa 以內的情況下，讓用戶精確地確定實際露點的出現。流量對于測量精度并不關鍵，雖然工作在較高的采樣流量時反應速度當然能得到改善。露變送器FM450 結構材料為316 不銹鋼， 帶栓系密封和壓蓋的電纜連接器，環境保護等級IP65。其堅固的結構足以勝任工業場合應用；而其輕巧的170g 重量，又足以獨立支撐連接到6 mm 或?”的采樣管路而無需任何附加安裝支架。因此，該變送器的安裝運作是該設計主要的得益處。自我診斷在萬一出現故障的情況下，植入在露變送器FM450 處理器的微型芯片會以出錯方式給出智能的信息。可以就變送器出錯、低于測量范圍，超出測量范圍等狀態預設出錯信號，用戶因此能容易地辨別問題產生來源， 進行糾正，盡快恢復正常運行。露點變送器FM 系列思帕奇還能提供基于FM450 技術上的在線和便攜式露點測量等一系列低價位濕度儀。由于這三種產品采用了同樣的變送器加工技術，從而取得非常簡便的互換性。如用戶需要監控工業過程中不同測試點，有些可能要求有就地顯示，其它可能將mA 直接送到中央控制系統， 那么FM 系列FM450 是最理想的解決方案。FM450 濕度儀可對氣體露點進行連續的工業過程測量。
